Gateo y sustitución de apoyos

Información general

El trabajo esencial de los aparatos de apoyo

Los aparatos de apoyo (neoprenos, apoyos pot, apoyos esféricos u otras tipologías) son fundamentales para el correcto reparto de cargas y los movimientos relativos.

Se encargan de transmitir las cargas verticales del tablero a pilas y estribos, permitir movimientos horizontales y rotaciones controladas del tablero, y absorber deformaciones y diferencias de desplazamiento entre vanos y apoyos.

Si estos apoyos se degradan, desplazan o bloquean, provocan problemas importantes en puentes y viaductos:

  • Redistribuciones de esfuerzos
  • Tensiones no deseadas
  • Restricciones de movimiento
  • Concentraciones de carga en zonas no previstas del tablero o de las pilas
Gateo y sustitución de apoyos

La solución

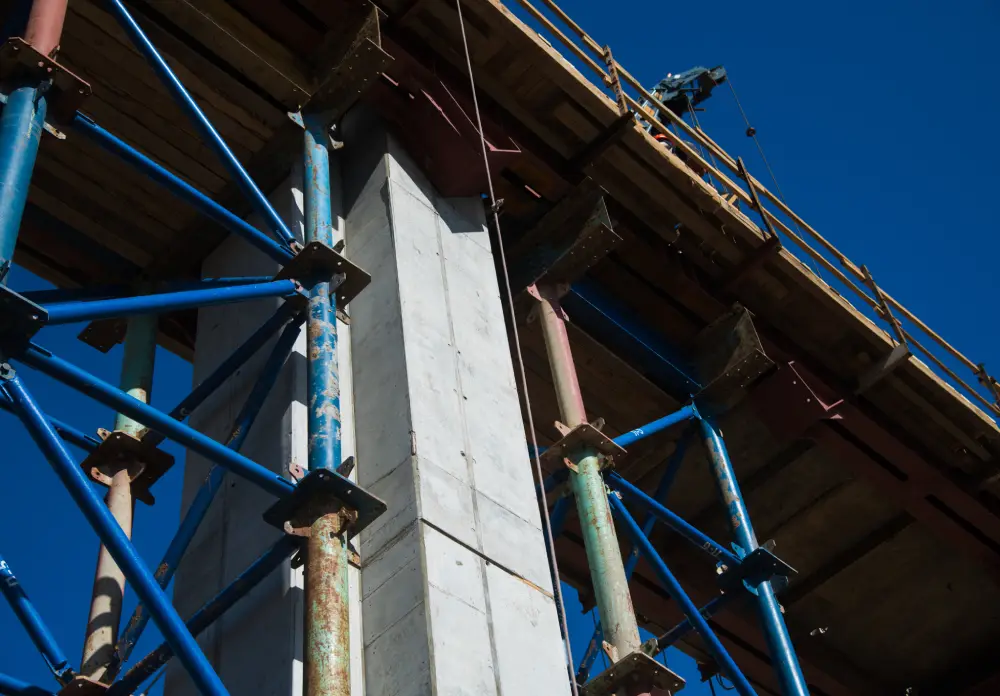

Gateo y sustitución de aparatos de apoyo en puentes y viaductos

Elevamos de forma controlada el tablero de puentes y viaductos para retirar o ajustar los apoyos antiguos y colocar nuevos sistemas que restauren el reparto de cargas y la funcionalidad de la estructura.

Sella el paso del agua

Elevación controlada

Minimizando riesgos y garantizando precisión en los movimientos.

Rellena huecos

Sustitución de apoyos

Colocación de nuevos sistemas según las exigencias actuales o de proyecto.

Barrera flexible

Restauración funcional

Se restablece el reparto de cargas y movimiento previsto del tablero con seguridad.

Gateo y sustitución de apoyos

Cuándo es necesario

Motivos de sustitución de los aparatos de apoyo

  • Envejecimiento o degradación de neoprenos (fisuras, aplastamientos, pérdida de elasticidad).
  • Bloqueos parciales o totales de aparatos de apoyo que impiden los movimientos previstos del tablero.
  • Desplazamientos de apoyos respecto a su posición teórica, generando excentricidades y estados tensionales no deseados.
  • Cambios de configuración estructural (por ejemplo, refuerzos, cambios de carga, modificaciones en empotramientos) que exigen una nueva tipología de apoyo.
  • Daños por impacto, acciones accidentales o eventos singulares (sismos, incendios, etc.).

Ventajas de este sistema

Beneficios de nuestras operaciones de gateo

  • Seguridad garantizada: Control total durante la elevación y sustitución de apoyos.

  • Restauración precisa: Reestablece el reparto de cargas y movimientos del tablero.

  • Adaptación a la estructura: Permite actualizar los apoyos a las exigencias actuales o del proyecto.

  • Intervención mínima: Reducción de afectaciones al tráfico y al uso habitual de la infraestructura.

Reparación estructural y tratamiento integral de fachada en estación ferroviaria
Reparación estructural y tratamiento integral de fachada en estación ferroviaria

Aplicaciones habituales

Dónde actúamos con eficacia

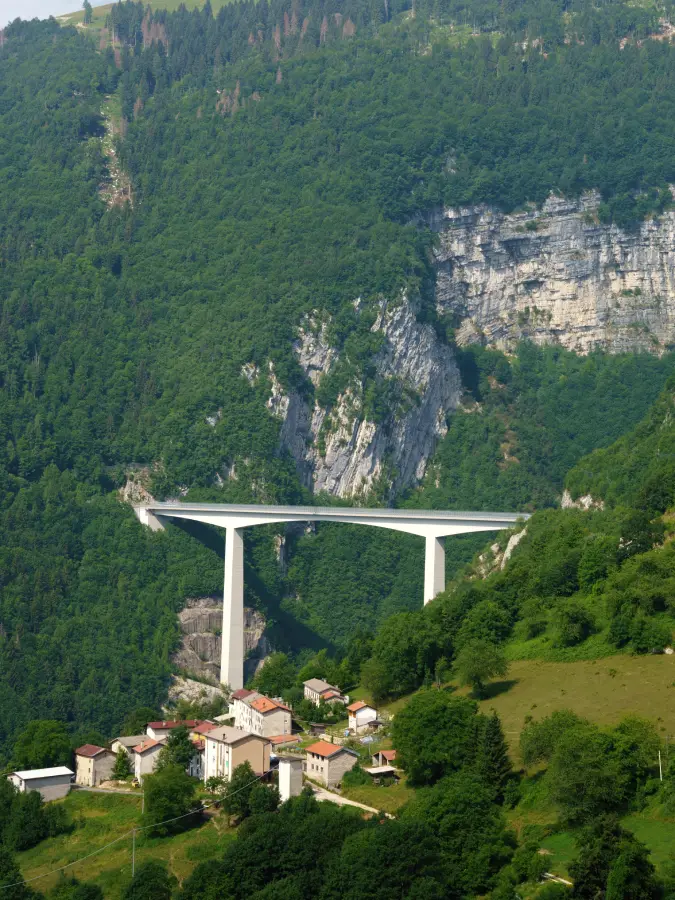

Puentes y viaductos

Puentes y viaductos de carretera

Estructuras sometidas a tráfico rodado, con tableros continuos o isostáticos apoyados sobre pilas y estribos con aparatos de apoyo elastoméricos o de otro tipo.
Puentes y viaductos

Puentes ferroviarios

Viaductos y pasos superiores que soportan tráfico ferroviario, donde el comportamiento dinámico y el reparto de cargas entre apoyos son especialmente sensibles a la rigidez y al estado de los apoyos.
Pasos superiores y estructuras urbanas

Pasos superiores y estructuras urbanas

Pasos superiores sobre vías, carreteras o servicios urbanos, en los que las intervenciones deben coordinarse con la explotación y con las limitaciones del entorno.

FAQS

Resolvemos todas tus dudas

Es el elevamiento controlado del tablero de un puente o viaducto para descargar los apoyos existentes, permitiendo su sustitución, ajuste o mantenimiento sin comprometer la estructura.

Se pueden reemplazar neoprenos, apoyos pot, apoyos esféricos u otros sistemas según las características de la estructura, las cargas y los movimientos que deben permitir.

Las operaciones de gateo y sustitución de aparatos de apoyo implican trabajar directamente sobre elementos estructurales que soportan el tráfico o la explotación habitual de la infraestructura.

Pero planificamos cuidadosamente las operaciones para minimizar las afecciones en aspectos como:

  • Cortes de tráfico, desvíos o limitaciones de carga durante las fases críticas de la operación.
  • Secuenciación de trabajos para minimizar el tiempo en el que la estructura se encuentra en una configuración transitoria.
  • Definición de zonas de seguridad, señalización y protección del personal y de terceros.
  • Coordinación con propietarios, operadores de la infraestructura y otras empresas que intervengan en la misma obra.

  1. Inspección y análisis de la situación existente: Inspección de los aparatos de apoyo actuales, evaluación de su estado (degradación, bloqueos, desplazamientos), análisis de la geometría del tablero y de los apoyos, y revisión de la documentación disponible (planos originales, refuerzos anteriores, informes de auscultación, etc.).
  2. Definición de la solución de sustitución: Determinación, junto con la ingeniería o la dirección facultativa, del tipo de apoyo a instalar (neopreno, pot, esférico u otros), de la posición y cotas de colocación, y de la secuencia de sustitución (apoyos a intervenir, fases y condicionantes de carga).
  3. Planificación del gateo y de los medios auxiliares: Diseño del sistema de elevación del tablero (gatos, puntos de apoyo temporales, bastidores), verificación de las capacidades de los elementos que trabajarán durante el gateo, y planificación de accesos, equipos y medidas de seguridad necesarias para la operación.
  4. Ejecución del gateo y descarga de los apoyos existentes: Elevación controlada del tablero mediante gatos hidráulicos u otros sistemas, siguiendo incrementos definidos y controles de desplazamiento y carga, hasta conseguir la descarga suficiente de los aparatos de apoyo existentes para su retirada o ajuste.
  5. Retirada de los apoyos antiguos y colocación de los nuevos: Extracción de los apoyos obsoletos o dañados, preparación de las superficies de asiento y colocación de los nuevos aparatos de apoyo conforme a las cotas y alineaciones de proyecto, asegurando el contacto adecuado entre las superficies de apoyo y el tablero.
  6. Descenso controlado del tablero y verificación: Descenso progresivo del tablero hasta que las cargas sean transferidas a los nuevos apoyos, verificación geométrica de la posición del tablero, comprobación del asiento de los apoyos y revisión final de la operación mediante inspección y, cuando procede, instrumentación complementaria.

La sustitución de aparatos de apoyo suele formar parte de intervenciones más amplias en la estructura del puente o viaducto:

  • Combinación con refuerzos estructurales en tableros, vigas, pilas o estribos mediante morteros, FRP, gunitado o anclajes.
  • Coordinación con trabajos de reparación de hormigón y protección frente a corrosión en zonas próximas a los apoyos.
  • Integración con actuaciones de mejora de drenajes, juntas de calzada y sistemas de impermeabilización de tablero.
